ADOBE ILLUSTRATOR 7.0 (часть 2)

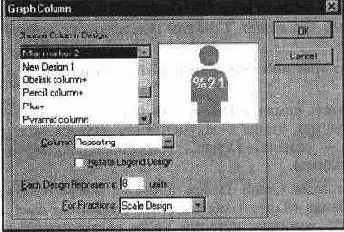

Диалоговое окно Graph Column (Полосы диаграммы)





Содержание списков диалогового окна Graph Column (Полосы диаграммы) описано в предыдущих разделах. Для оформления линейных диаграмм и диаграмм рассеяния с помощью декоративных маркеров необходимо инструментом Direct Selection (Частичное выделение) выделить опорные точки и легенды, но не линии, а затем выполнить команду Marker... (Маркеры...) меню Object/Graphs (Объект/ Диаграмма), которая выводит на экран диалоговое окно Graph Marker (Маркеры диаграммы) (Рисунок 13-29), которое представляет собой упрощенное диалоговое окно Graph Column (Полосы диаграммы). В нем необходимо выбрать соответствующий маркер и нажать ОК. (Да). Декоративный элемент масштабируется до квадратика опорной точки диаграммы, поэтому не стоит для маркера применять детализированные рисунки.
