ADOBE ILLUSTRATOR 7.0 (часть 2)

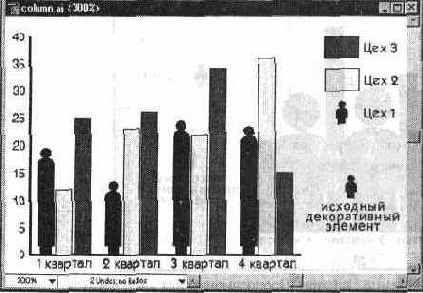

Пример варианта Sliding (Частичная





Создание декоративных элементов для диаграмм Для декоративного элемента, который используется в диаграммах, характерно наличие на самом нижнем уровне прямоугольника, ограничивающего собственно рисунок элемента. При этом данный прямоугольник может иметь какие-то параметры контура и заливки, а может быть «невидимым». На этот прямоугольник помещается рисунок элемента, и вся эта конструкция выделяется с использованием инструмента Selection (Выделение), а затем выполняется команда Group (Сгруппировать) меню Object (Объект). Для сохранения полученной группы объектов в качестве декоративного элемента используется команда Design... (Оформление...) меню Object/Graphs (Объект/Диаграмма), которая выводит на экран диалоговое окно Graph Design (Образец оформления) (Рисунок 13-26).
